Se aplica a los modelos: XRN (410, 810, 1610, 2010, 2011, 3010), QRN (410, 810, 1610), PRN-4011, Algunas series SRN
Resumen:
Estas instrucciones son para configurar la grabación basada en detección de movimiento en NVR no basados en VMS de Hanwha. Se conocen comúnmente como "NVR integrados" porque su interfaz de usuario está bloqueada y no se ejecuta sobre Linux o Windows.
NOTA : Las instrucciones de este artículo se realizan en la consola de administración basada en web del
NVR, el diseño del menú cuando se realiza esto directamente desde el NVR es idéntico.
Guía paso por paso:
1. Para conectarse al NVR a través de Chrome, ingrese la dirección IP local del NVR en Chrome y presione enter
2. El NVR requiere un inicio de sesión; deberá proporcionar la contraseña para la cuenta "admin "

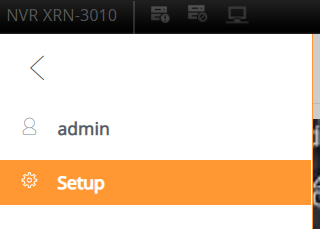

3. El NVR se establecerá de manera predeterminada en el Canal 1 de Vista en vivo, haga clic en las tres líneas horizontales en la parte superior izquierda y seleccione Configuración (Figura 1)
Figura 1

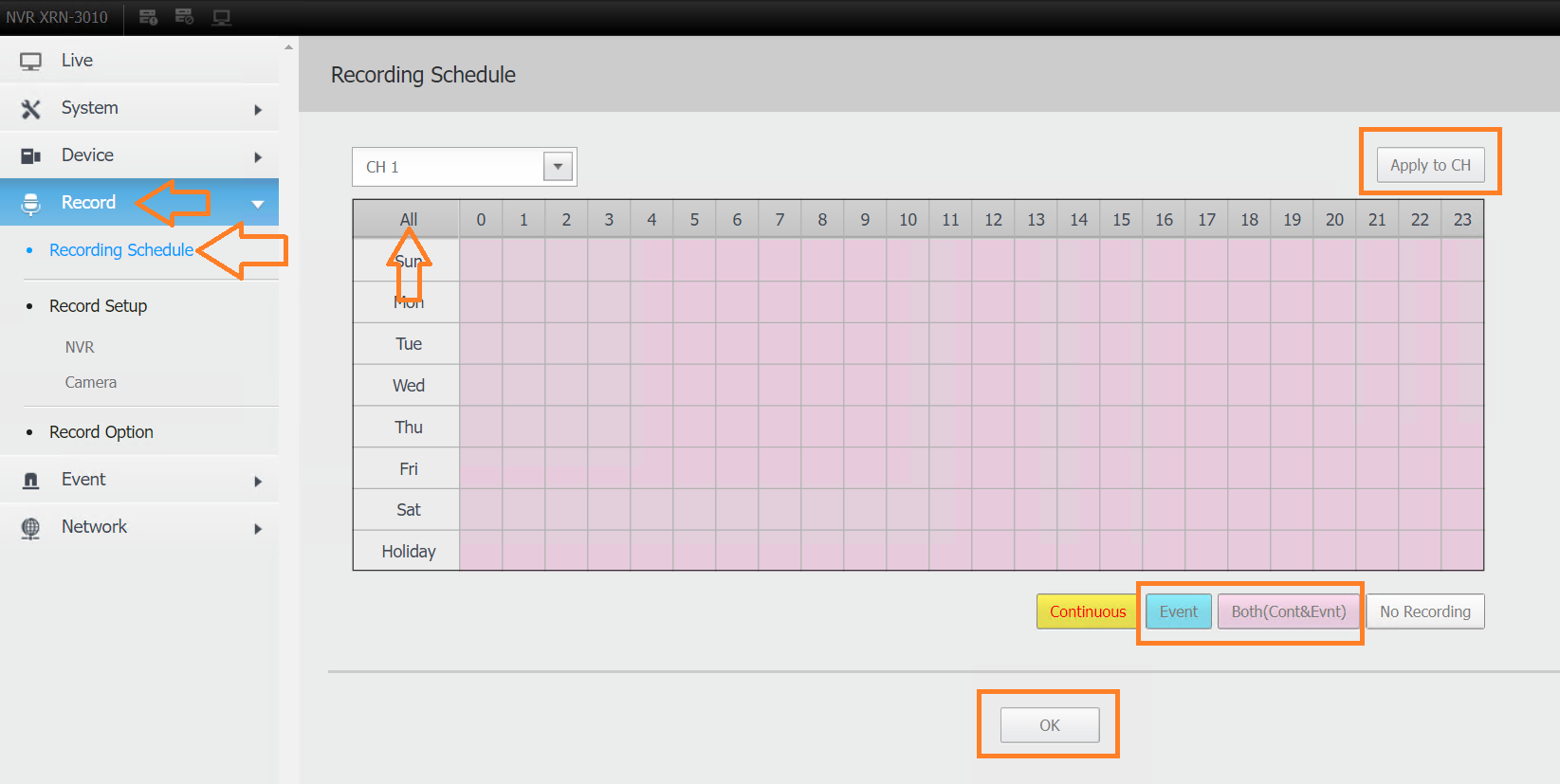

4. Vaya a Grabar>Programación de grabación (Figura 2)
5. Haga clic en Evento o Ambos (Figura 2) como tipo de programación. "Evento" solo registra eventos de movimiento; "Ambos" conserva todas las grabaciones pero marca los eventos de movimiento
6. Haga clic en el botón Todo que se muestra en la parte superior izquierda de la cuadrícula de programación; esto copia la configuración a toda la cuadrícula (Figura 2)
7. Haga clic en Aplicar a CH (Figura 2). Seleccione todas las cámaras a las que desea aplicar este programa, haga clic en Aceptar
8. Haga clic en el botón Aceptar en la parte inferior de la pantalla Calendario de grabación; esto finaliza todos los cambios
Figura 2

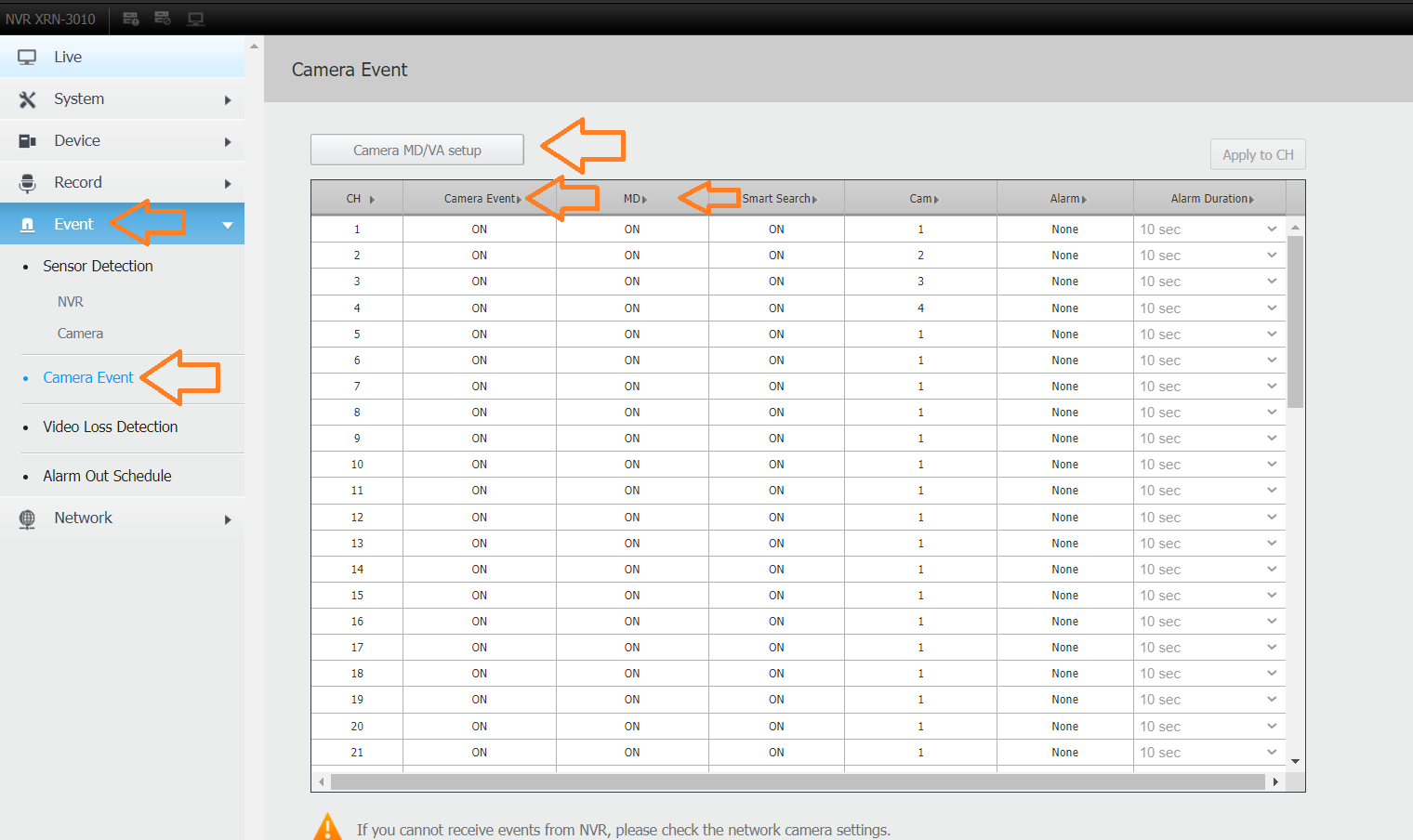

9. Vaya a Evento>Evento de cámara (Figura 3)
10. Haga clic en el encabezado de la columna de Camera Event ; esto le permite cambiar toda la columna a la configuración On (Figura 3)
11. Haga clic en el encabezado de columna de MD y cámbielo a la configuración Activado (Figura 3)
figura 3

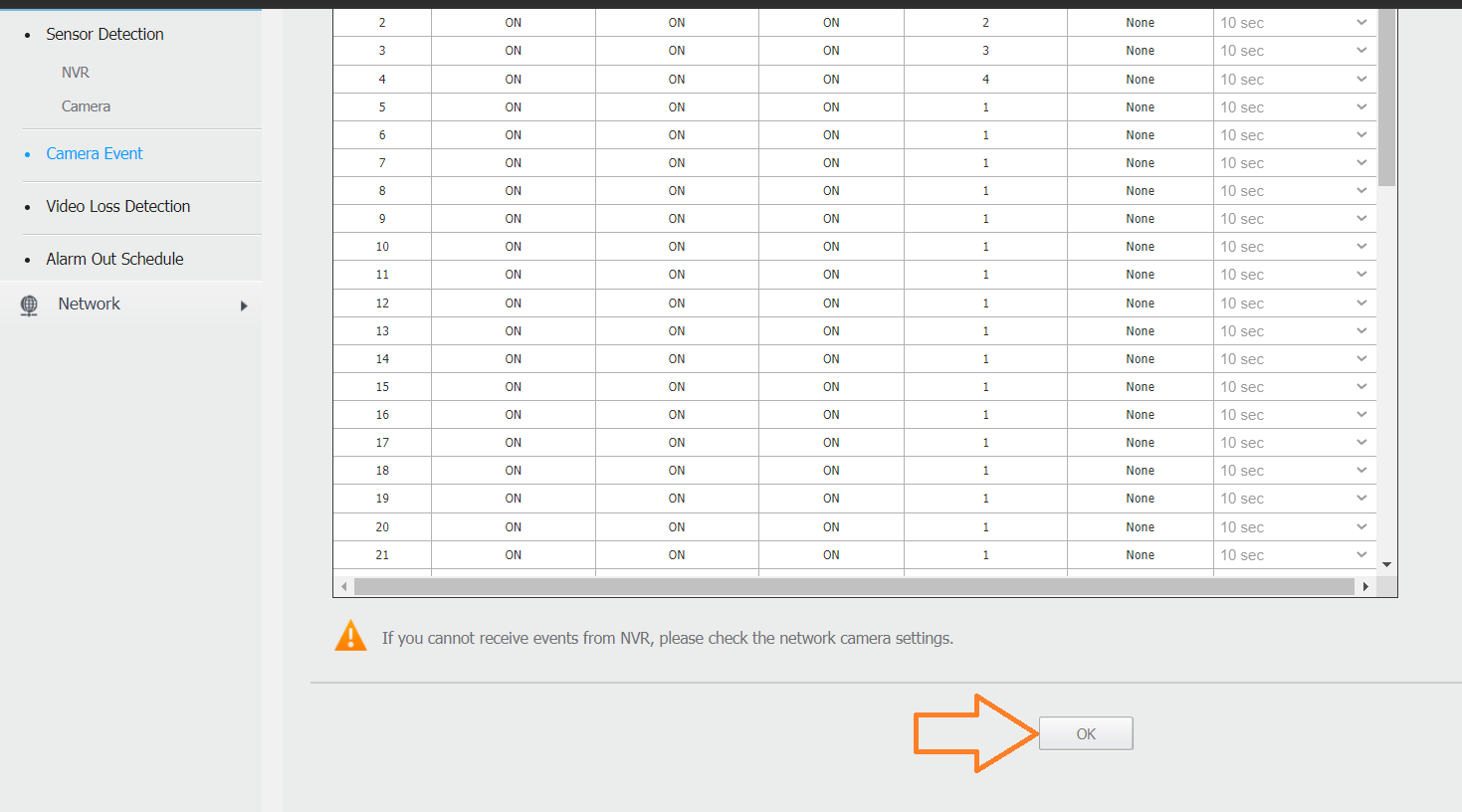

12. Haga clic en el botón Aceptar en la parte inferior de la pantalla para guardar los cambios (Figura 4 )
Figura 4

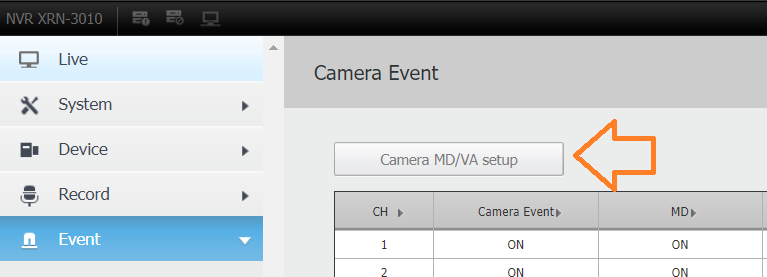

13. Haga clic en Configuración de cámara MD/VA (Figura 5)
NOTA : En la interfaz de usuario del NVR, este botón a veces se muestra como Configuración de movimiento, Movimiento o
Configuración de IVA.
Figura 5

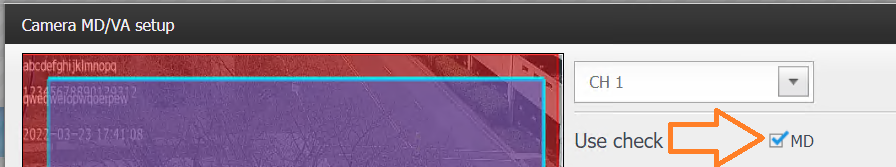

14. Haga clic en la casilla de verificación MD en la pantalla Configuración de cámara MD/VA (Figura 6)
Figura 6

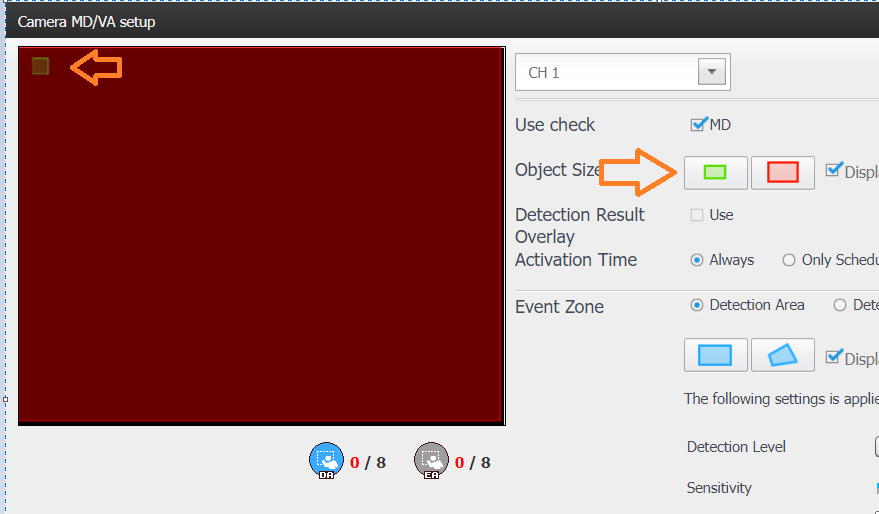

15. Si la cámara está montada a más de 12 a 15 pies, es posible que deba hacer clic en el cuadro mínimo VERDE y dibujar un cuadro mínimo más pequeño en la pantalla de vista de la cámara (Figura 7)
NOTA : A mayor altura, un ser humano puede ser más pequeño que el cuadro mínimo predeterminado
Figura 7

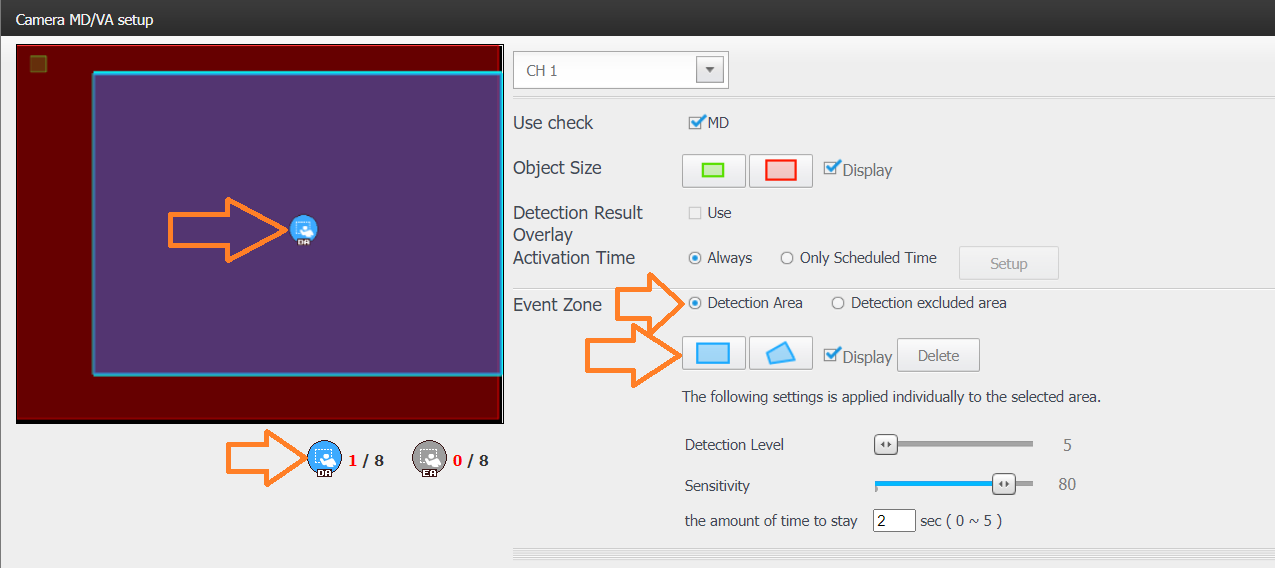

16 _ Haga clic en la Zona de eventos para el Área de detección (Figura 8)
17. Haga clic en el rectángulo , luego dibuje un cuadro en la ventana de vista previa (Figura 8)
Figura 8

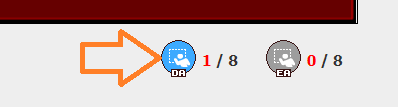

18. Si el contador DA debajo de la vista previa de la cámara está en cero, aún no ha dibujado un Área de detección (Figura 9)
NOTA : Como se muestra en la Figura 9, puede tener ocho áreas de detección.
19. En la mayoría de los casos, no tiene que tocar Nivel de detección o Sensibilidad
Figura 9
20. Haga clic en Aceptar para guardar los cambios (Figura 10)
Figura 10
21. Haga clic en el menú desplegable Canal y repita los pasos 13 a 20 para todas las cámaras para las que desea configurar la detección de movimiento (Figura 11)
Figura 11
22. Una vez que haya completado la configuración del Área de detección para todas sus cámaras. Asegúrese de hacer clic en Aceptar en la pantalla Evento de cámara para guardar los cambios (Figura 12)
Figura 12
