Todas o la mayoría de las cámaras, codificadores y grabadoras de Hanwha utilizan relés de estado sólido. En algunas aplicaciones de campo donde el dispositivo adyacente no interactúa bien con la salida de relé de estado sólido, es posible que deba utilizar un RBSN-TTL o un dispositivo equivalente.
Explicación del comportamiento:
La salida de las cámaras IP Wisenet es de muy bajo nivel, por lo que no puede conectarse directamente a un dispositivo de terceros como una luz estroboscópica o conectarse directamente a un panel de control de intrusión o acceso. Un Altronix RBSN-TTL convertirá la salida de bajo nivel en un relé de forma C para cambiar la alimentación a un dispositivo o cambiar el estado de entrada en otro sistema. También está disponible en la mayoría de los distribuidores fuera del estante.
Resolución:
-

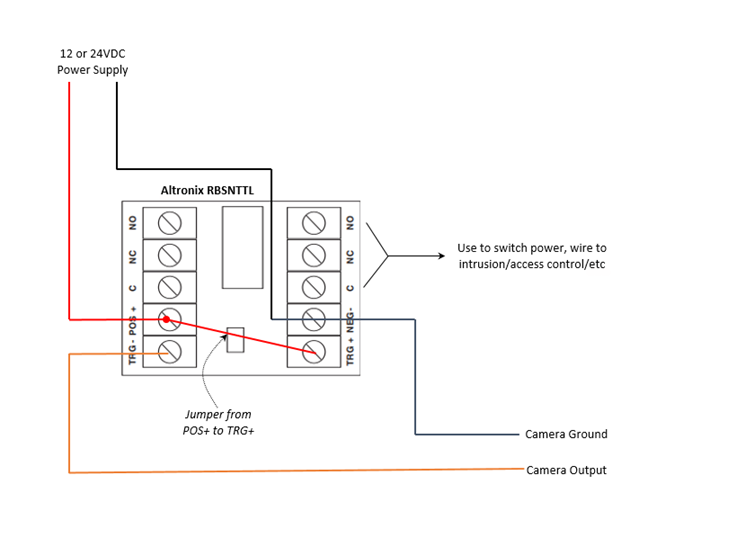

El Altronix RBSN-TTL necesita una fuente de alimentación de terceros, ya sea de 12 o 24 VCC. Altronix vende estas fuentes de alimentación, y solo necesita 45ma, por lo que es de muy baja potencia (Figura 1)
-
Puede alimentar múltiples RBSN-TTL desde una sola fuente de alimentación
-
Es fundamental conectar el cable de tierra de la cámara al terminal NEG para obtener una toma a tierra común. Debido a que esto es un "tirón a tierra tierra", el módulo no necesita ser dirigido a la cámara. En las pruebas de campo, funcionó a 250' de la cámara utilizando un cable de dos conductores de 22awg (Figura 1)
-
Hay otros módulos de salida de relé de bajo nivel en línea, como un SRD-12VDC-SL-C, que también funcionan.
-
Para este módulo, asegúrese de mover el puente de la posición H a la posición L para una entrada de bajo nivel.
-
Además, verifique el cable de tierra de la cámara al terminal de CC para que los dispositivos tengan una conexión a tierra común; de lo contrario, es probable que falle
