WRR-5501 Informe de tamaño de unidad incorrecto en Windows



Productos aplicables: servidores WRR-5501

El objetivo de este documento es guiar en la identificación del problema y proporcionar instrucciones para corregir el problema en el que el sistema operativo Windows reconoce incorrectamente el tamaño de volumen correcto del almacenamiento configurado en RAID y ayudar en la retención del almacenamiento de video existente actualmente guardado en dicho volumen en Producto de servidor WRR-5501.







Para identificar el problema:

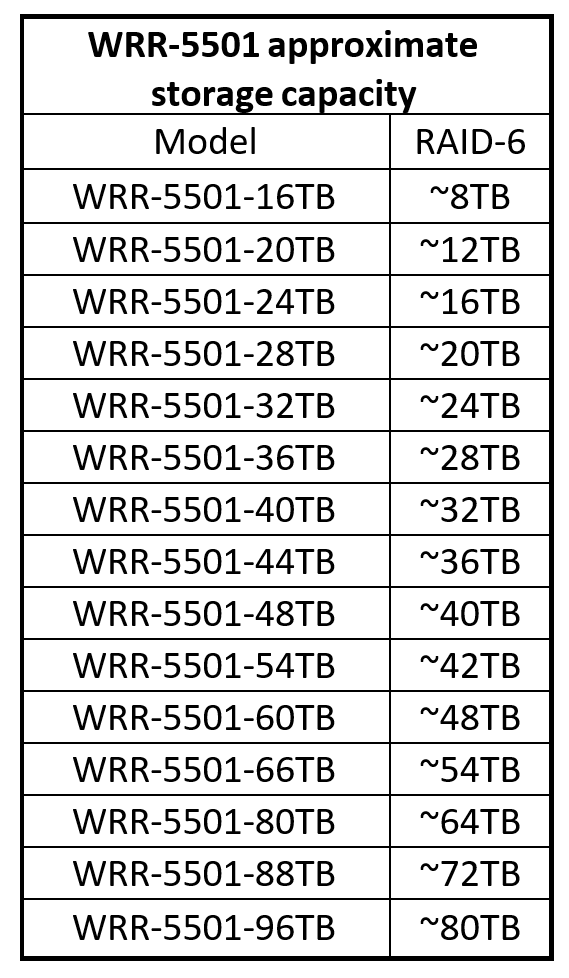

Por ejemplo, WRR-5501-24TB debe tener un tamaño de D:\ de aproximadamente 16 TB. Verifique el tamaño de D:\ y compárelo con la configuración solicitada. Asegúrese de calcular correctamente el tamaño de almacenamiento teniendo en cuenta RAID-6. Para calcular el espacio utilizable para RAID-6, consulte la tabla de la derecha.

Si el tamaño de almacenamiento D:\ coincide con la tabla, el problema no afecta al servidor.

Si D:\ tiene una capacidad significativamente menor, continúe.



Copia de seguridad de archivos de video existentes



Para conservar los archivos de video que residen actualmente en el volumen de almacenamiento detectado incorrectamente, será necesario realizar una copia de seguridad de los datos de video en una ubicación de almacenamiento temporal.

Habilitar copia de seguridad de almacenamiento



1. Conéctese a su sistema Wisenet WAVE a través de la aplicación de escritorio WAVE, usando un administrador
2. Adjunte una ubicación de almacenamiento temporal local directamente al servidor Wisenet WAVE o adjunte un almacenamiento de red haciendo clic en "Agregar almacenamiento externo..." e ingresando la ruta de red de la ubicación de almacenamiento y

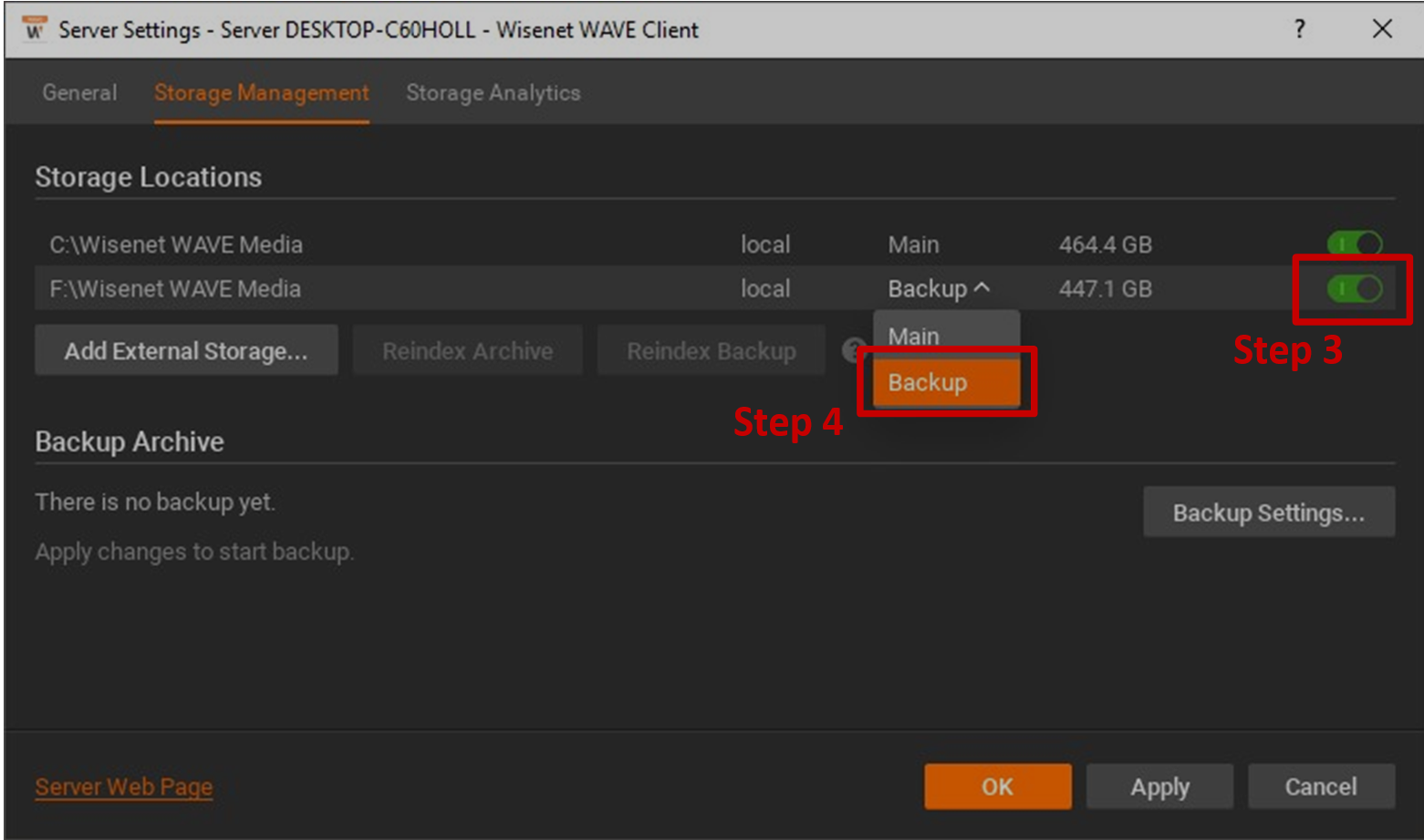

3. Una vez que la nueva ubicación de almacenamiento aparezca en la lista de ubicaciones de almacenamiento disponibles, habilítela haciendo clic en el interruptor (verde = habilitado)

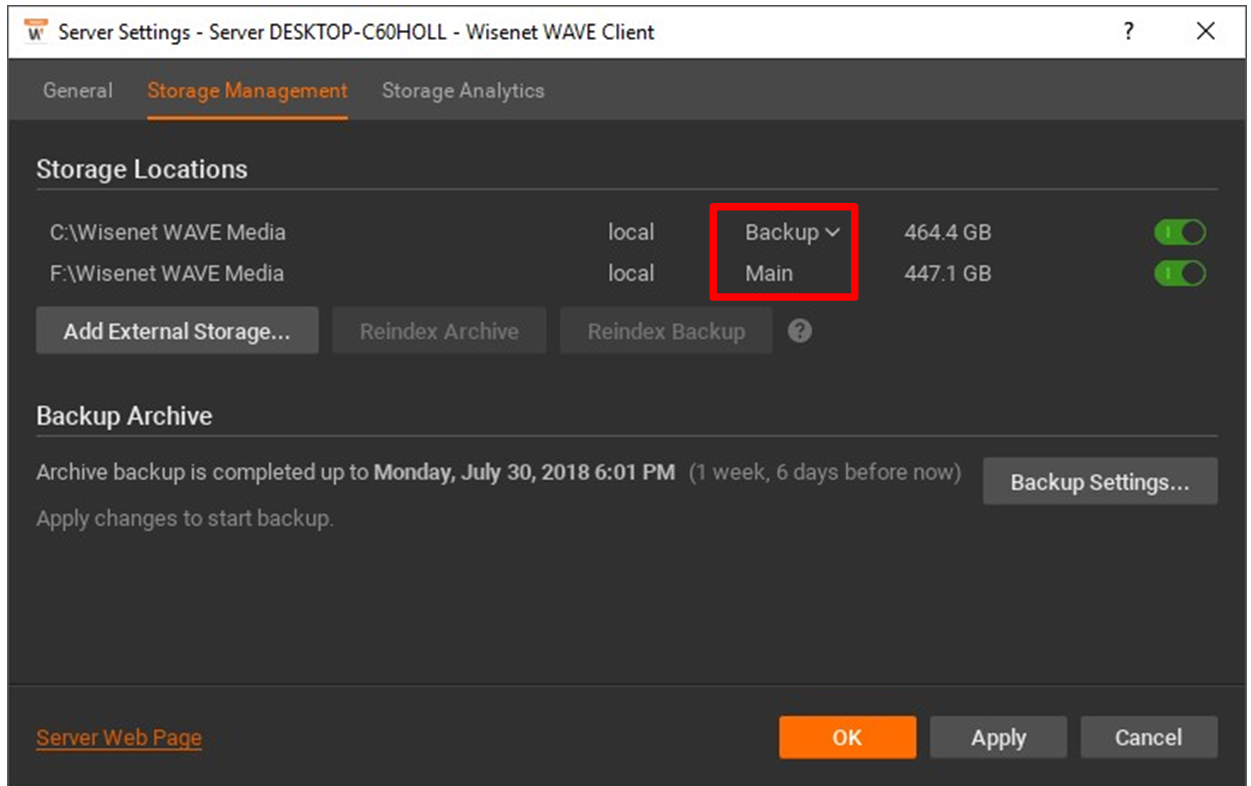

4. Utilice el menú desplegable del nuevo volumen de almacenamiento para configurarlo como la unidad de copia de seguridad.

Configuración de las opciones de copia de seguridad

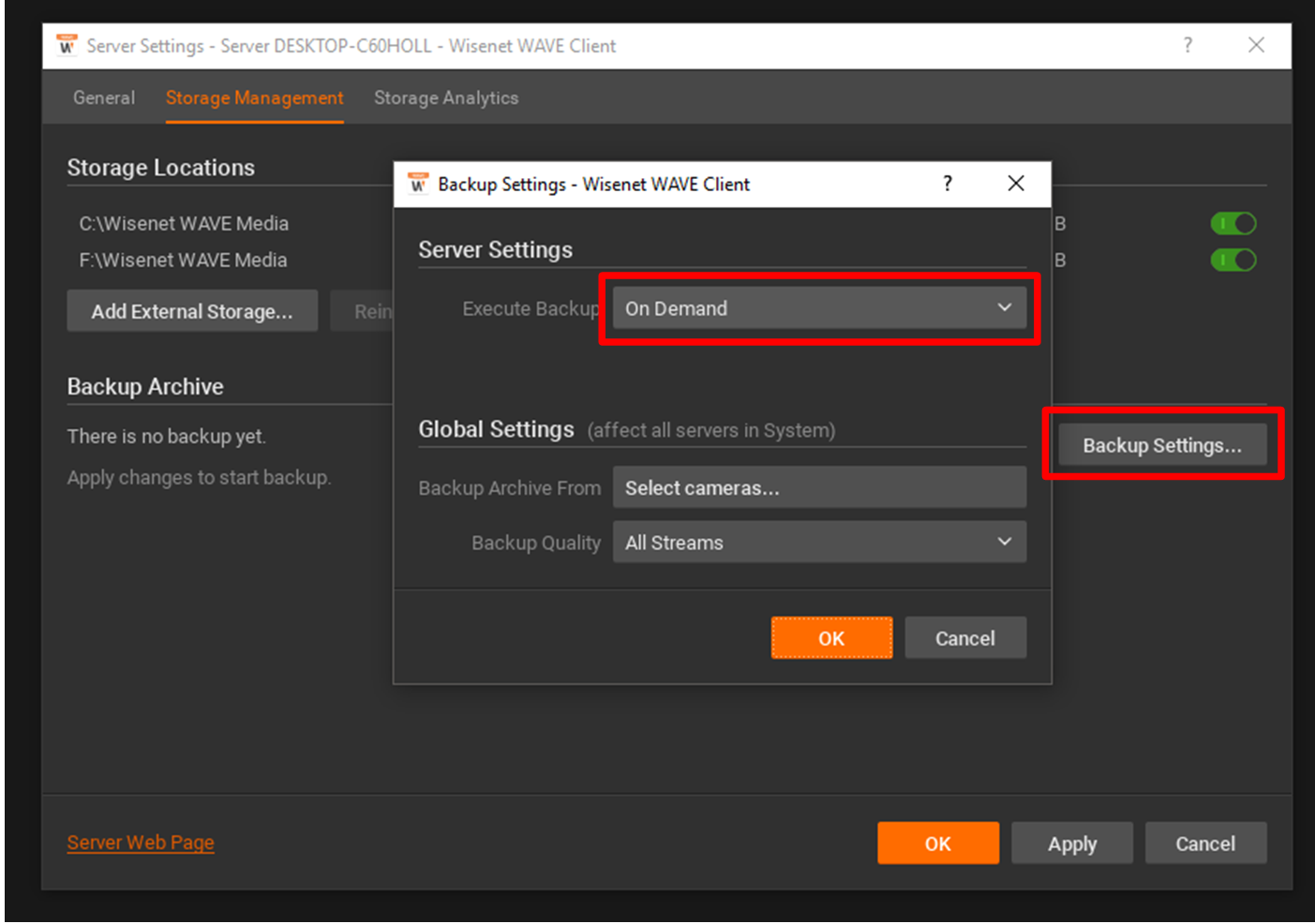

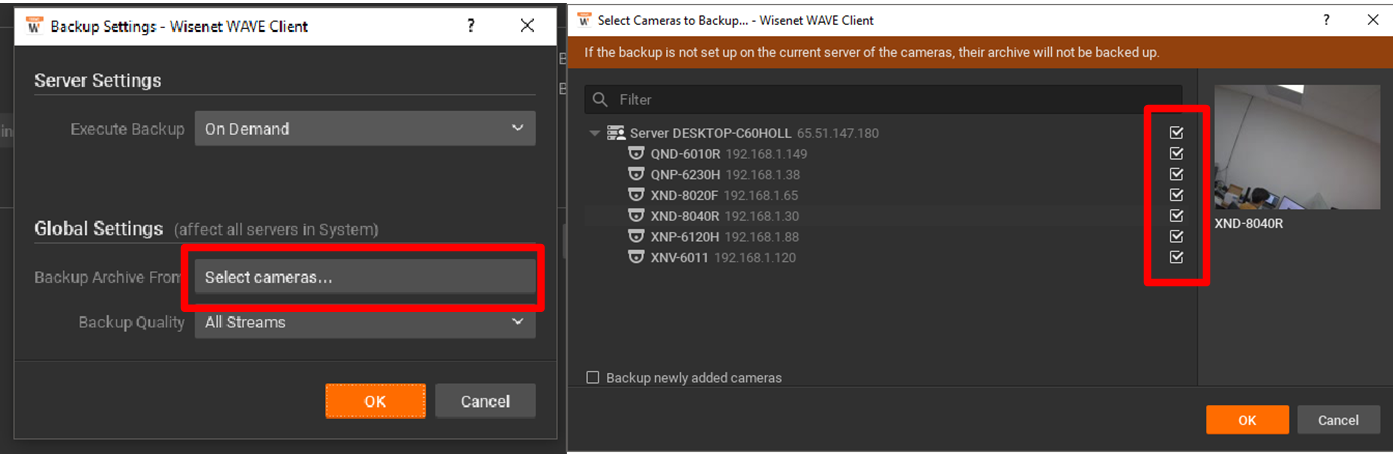

1. Haga clic en "Configuración de copia de seguridad..." en la parte "Archivo de copia de seguridad" de la ventana de diálogo Administración de almacenamiento y establezca "Ejecutar copia de seguridad" en "A pedido".



2. Haga clic en "Copia de seguridad del archivo desde" para seleccionar Cámaras para hacer una copia de seguridad del metraje (de manera predeterminada, se seleccionan todos los dispositivos).

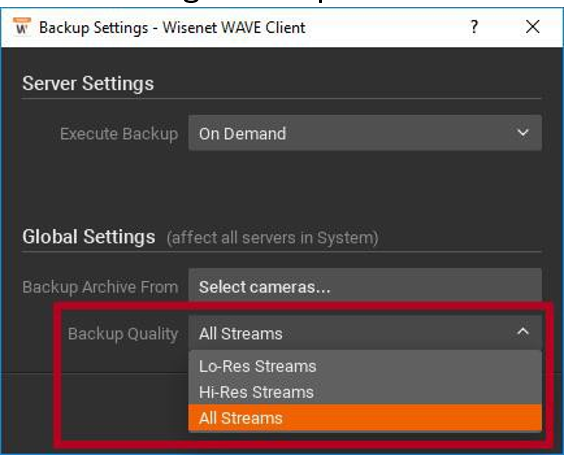

3. Establezca "Calidad de la copia de seguridad" en "Todas las transmisiones" usando el menú desplegable





3. Una vez que haga clic en "Aplicar", tendrá la opción de comenzar su copia de seguridad haciendo clic en "Iniciar copia de seguridad ahora".

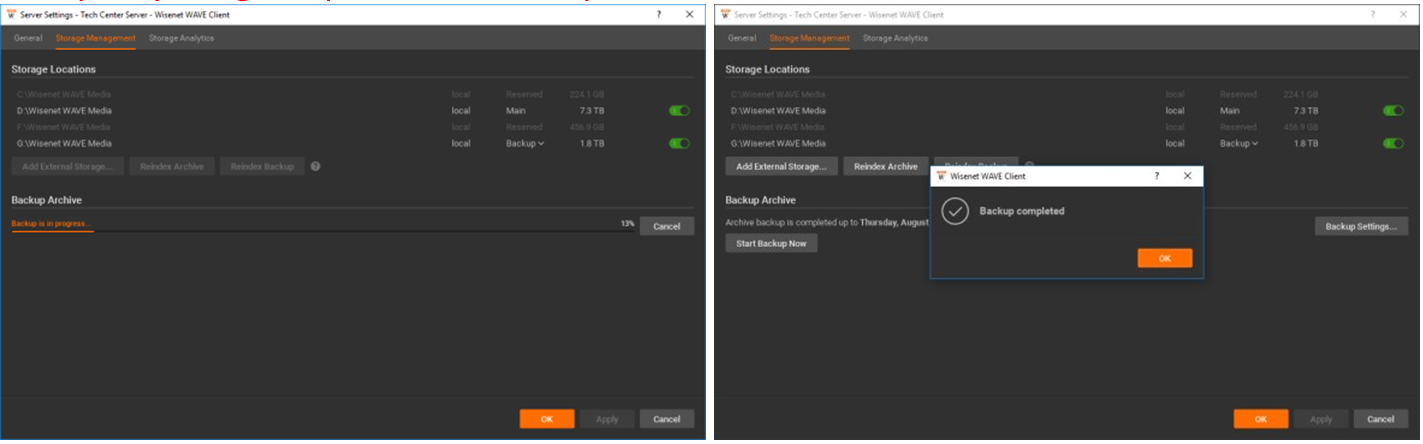

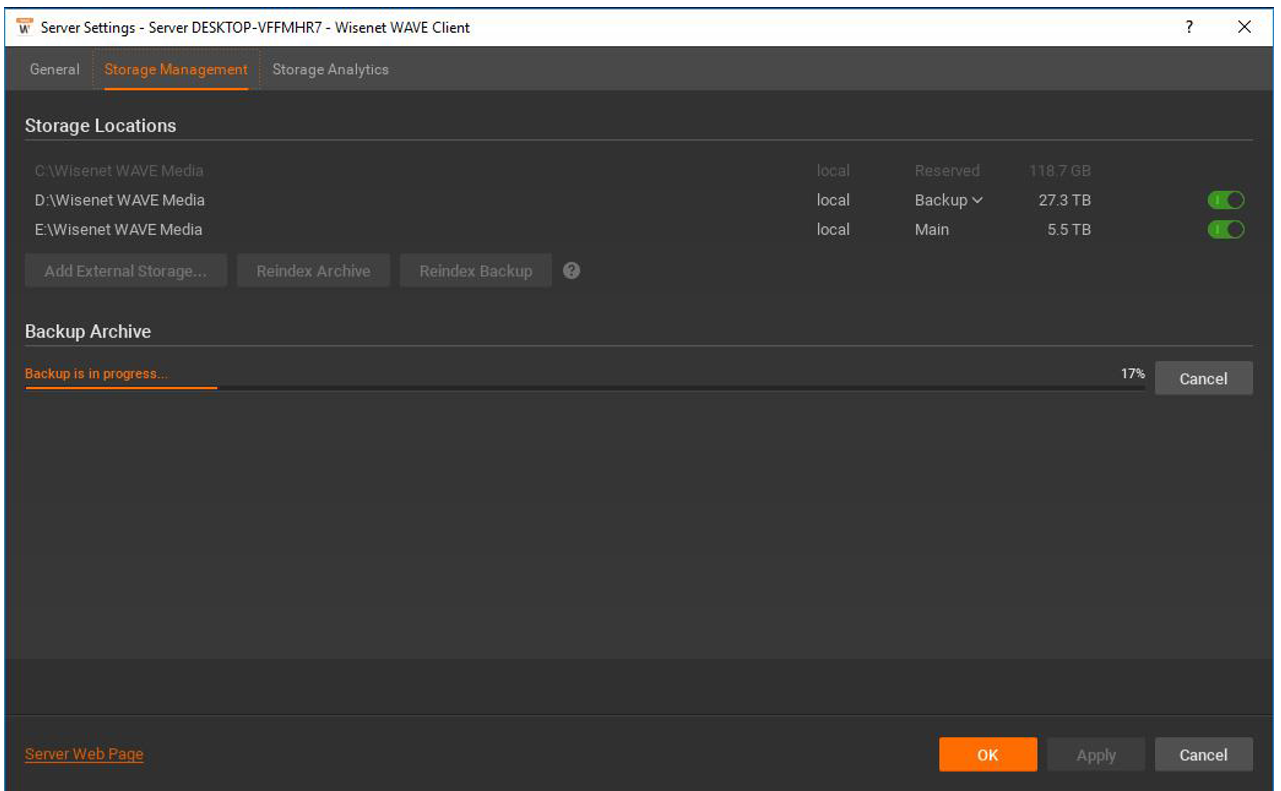

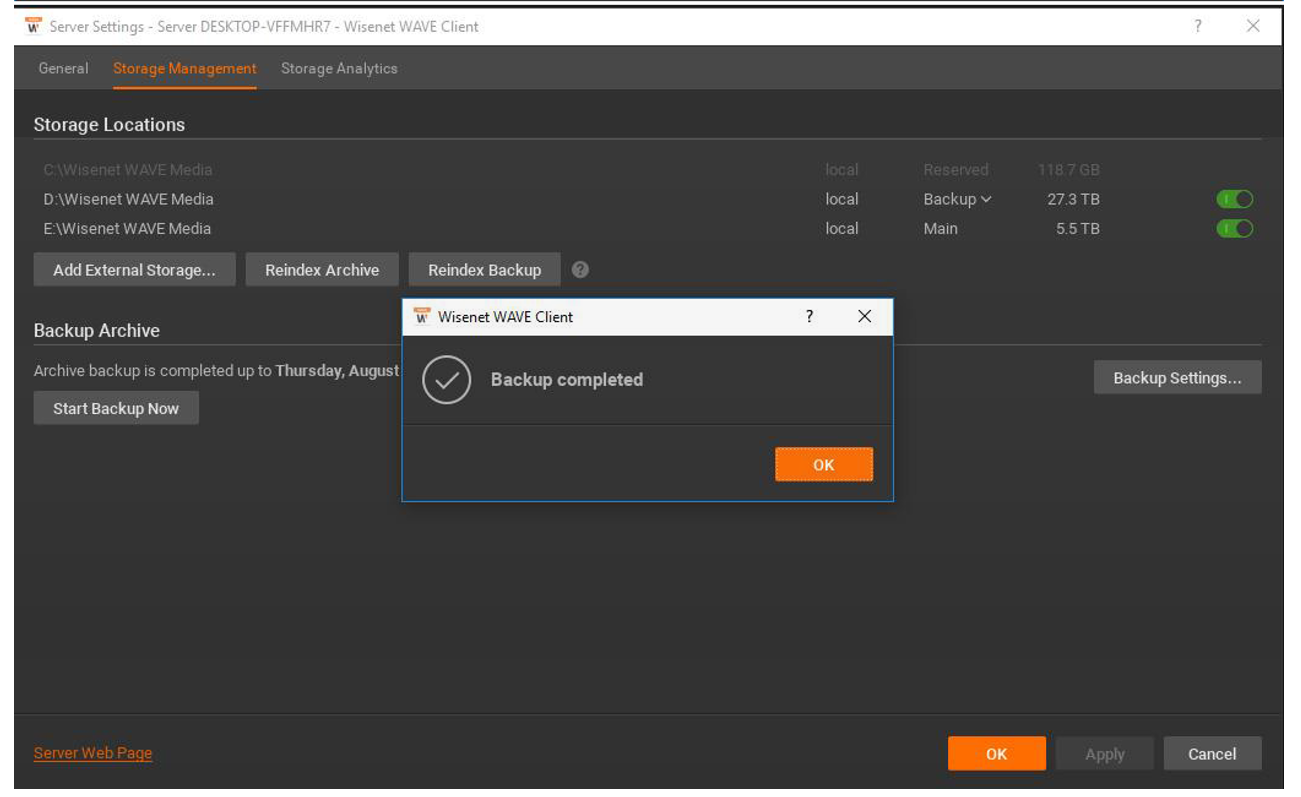

5. Una barra de progreso mostrará el estado actual de su copia de seguridad de almacenamiento seguida de un aviso para anunciar la finalización del almacenamiento



* IMPORTANTE: Según el tiempo que lleve realizar la copia de seguridad, es posible que los archivos comprimidos durante la duración de la copia de seguridad no se copien en la unidad de copia de seguridad y provoquen la pérdida de datos.





6. Al completar el proceso de copia de seguridad de su archivo de video, todos los datos de video que se han respaldado ahora estarán disponibles en el almacenamiento temporal
7. El siguiente paso es reparar el almacenamiento. Antes de hacerlo, haga que la unidad de copia de seguridad sea "Principal" y cambie el volumen de almacenamiento principal a "Copia de seguridad", para que los archivos se puedan almacenar en la unidad temporal mientras se repara el volumen de almacenamiento principal.





Reparación del volumen de almacenamiento detectado incorrectamente



Resolver este problema requiere que el sistema operativo Windows reconstruya y redescubra el volumen de almacenamiento habilitado para RAID existente.

NOTA: este proceso borrará todos los datos grabados y cualquier otro archivo almacenado en las unidades. Si desea hacer una copia de seguridad de sus grabaciones, siga las instrucciones proporcionadas anteriormente, en: "Copia de seguridad de archivos de video existentes"

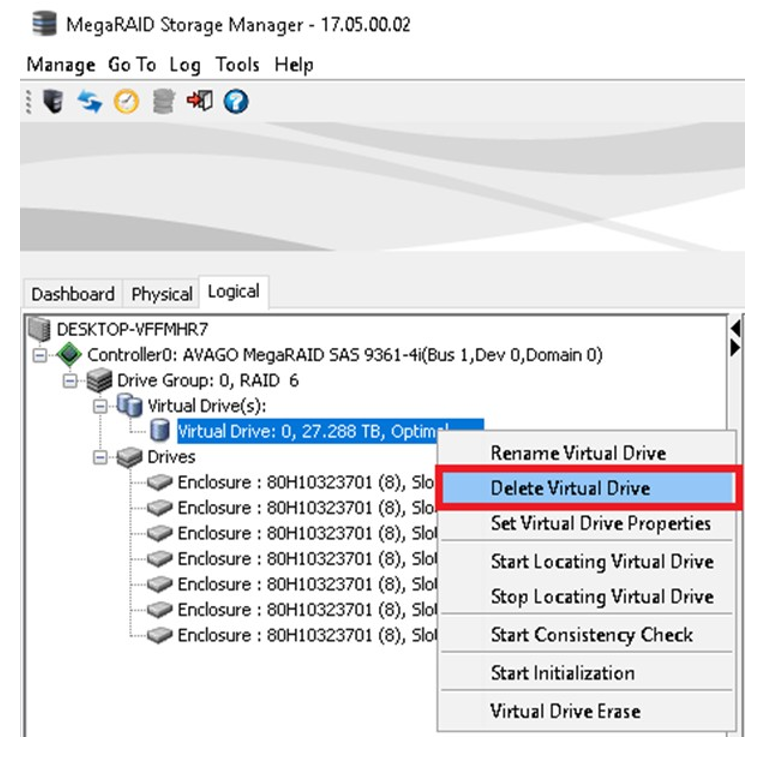

1. Con MegaRAID Storage Manager, haga clic con el botón derecho en la unidad virtual y seleccione "Eliminar unidad virtual".

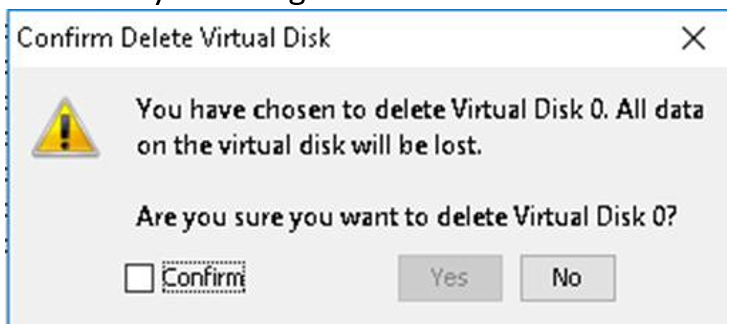

2. Confirme marcando la casilla "Confirmar" en el mensaje resultante y haga clic en "Sí".

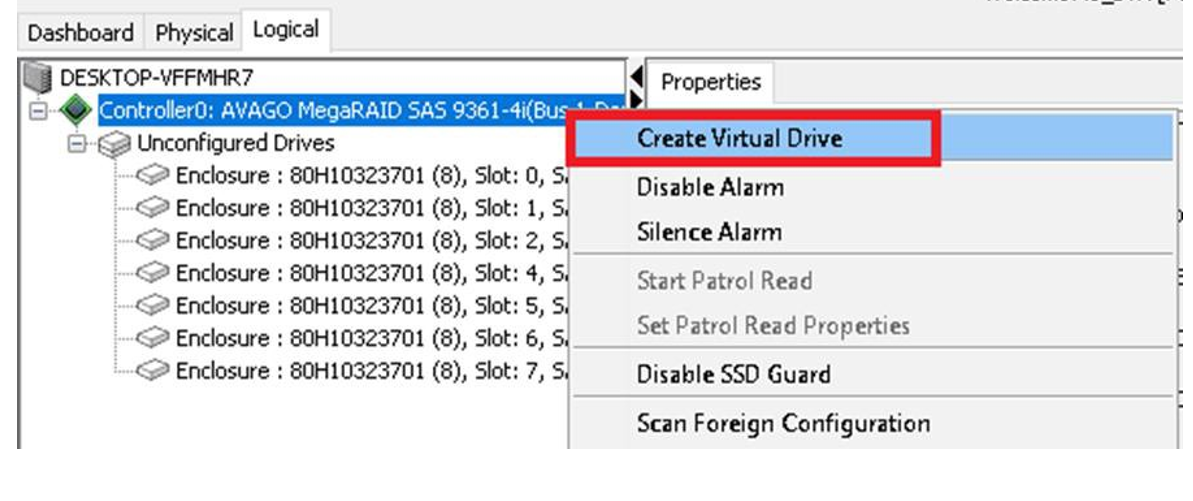

3. Haga clic con el botón derecho en el controlador y seleccione "Crear unidad virtual".

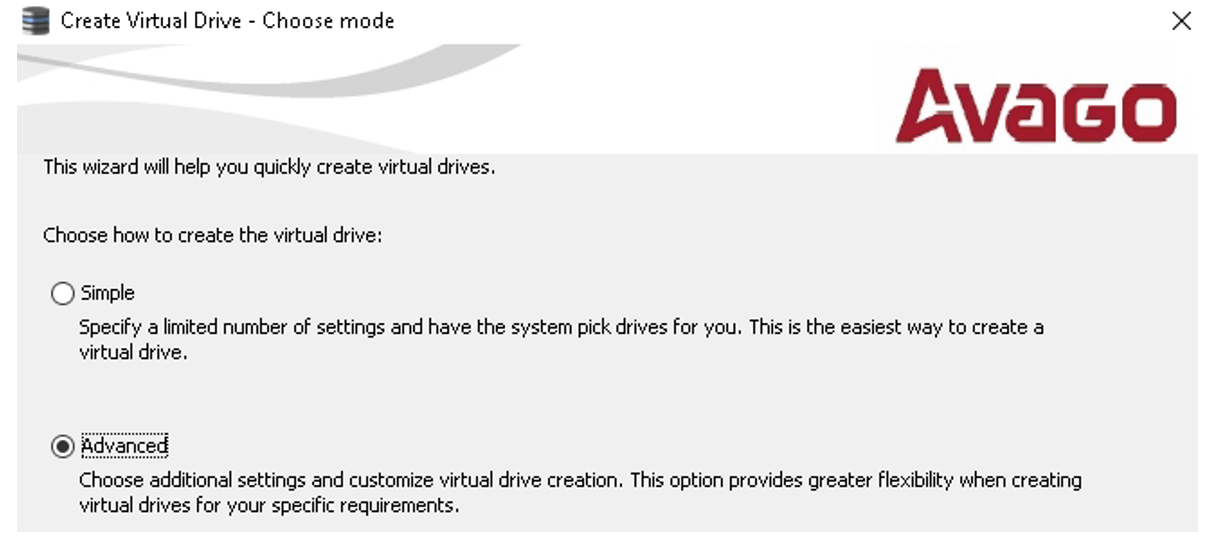

4. Seleccione "Avanzado" para habilitar más

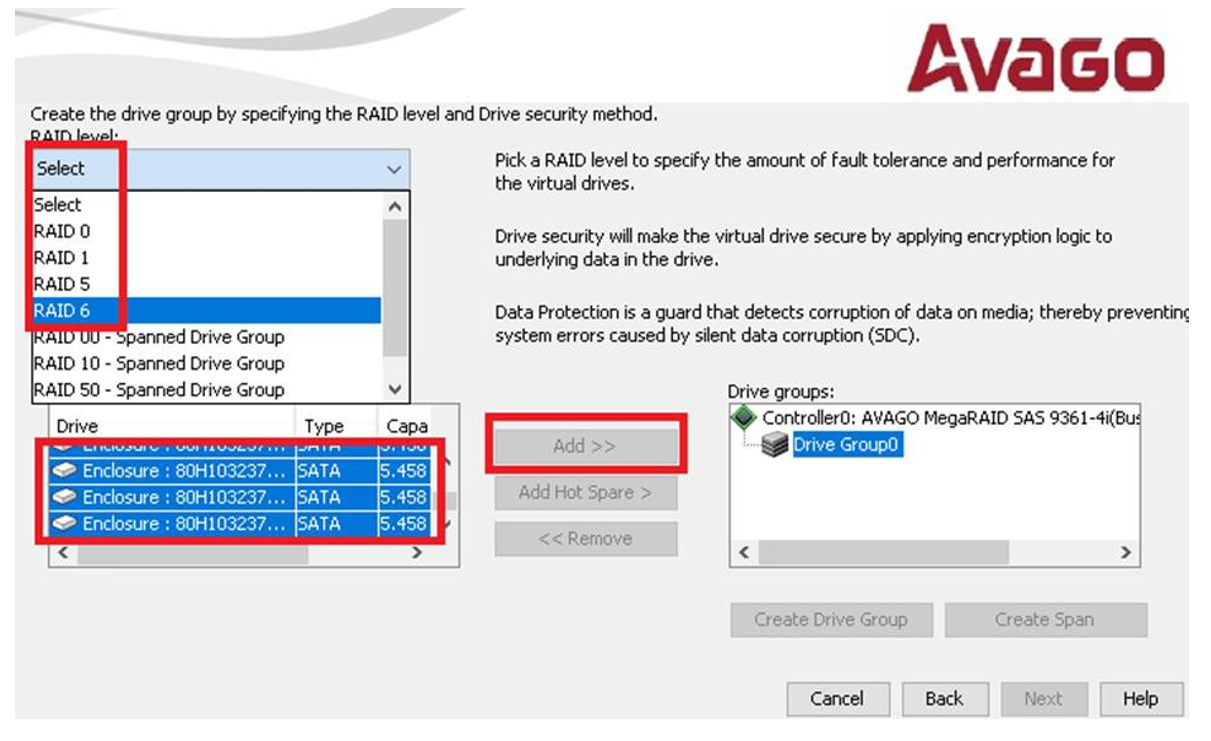

5. Elija la configuración RAID deseada del menú desplegable (se recomienda RAID 6)
6. Seleccione todos los discos duros disponibles y haga clic en "Agregar"

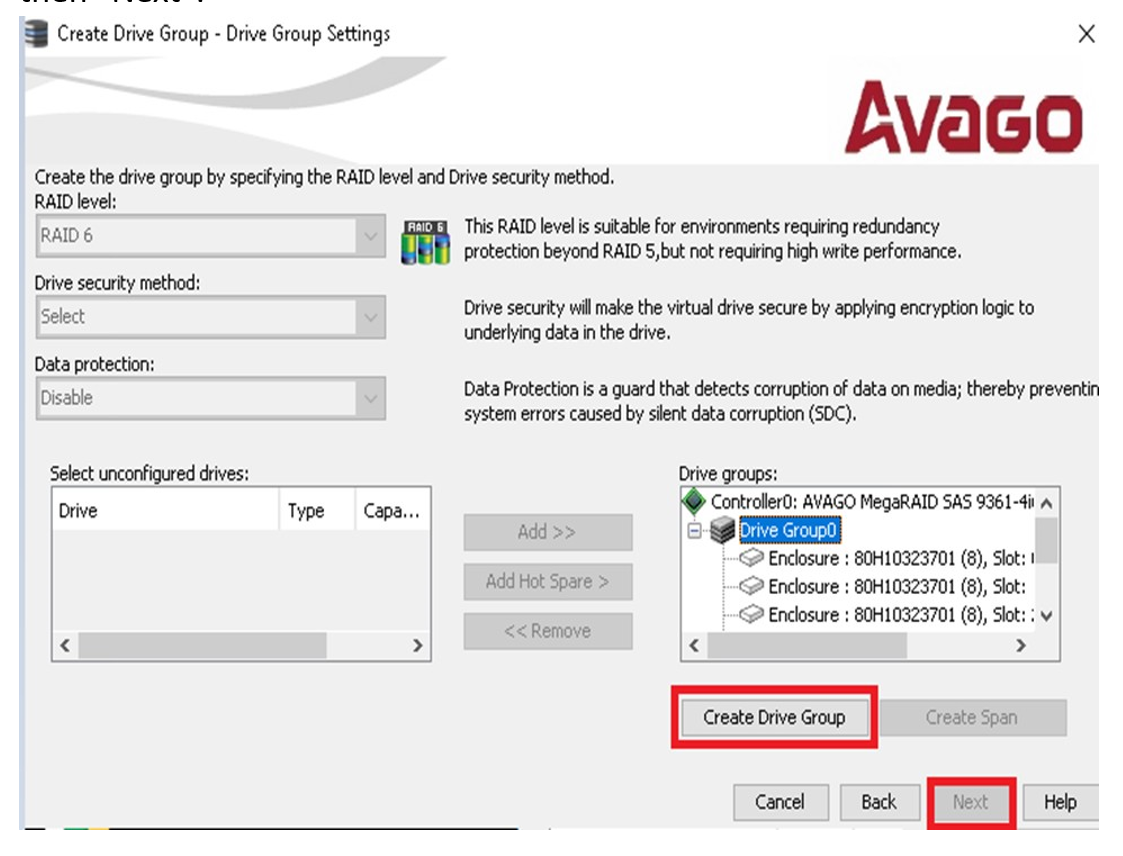

7. Haga clic en "Crear grupo de unidades", asegurándose de que no queden unidades en "Unidades sin configurar" y luego en "Siguiente".

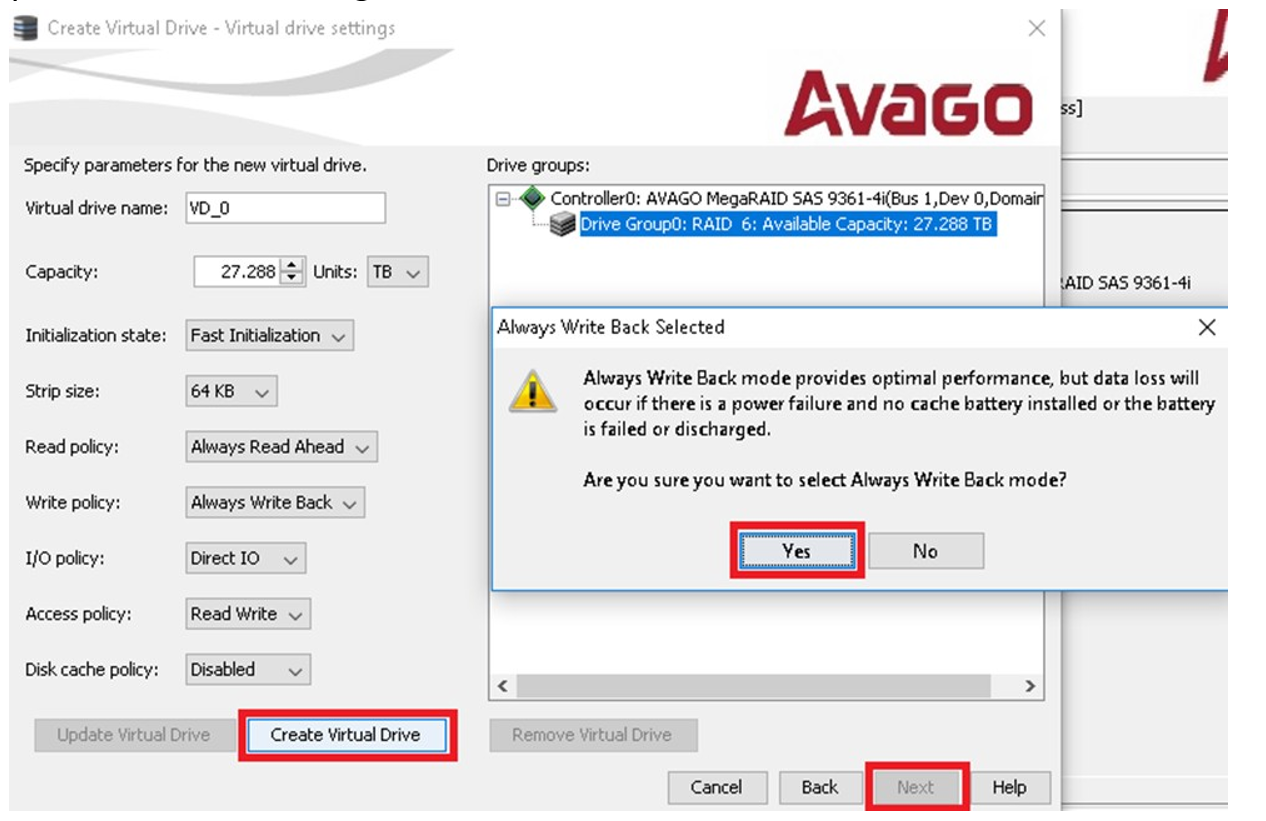

8. Use la siguiente configuración en la configuración de su unidad virtual:
   • Estado de inicialización: inicialización rápida
   • Tamaño de la tira: 64 KB
   • Política de lectura: siempre lectura anticipada
   • Política de escritura: Siempre escribir de nuevo



9. Haga clic en "Crear unidad virtual" y "Sí" para confirmar su decisión de usar "Escribir siempre de nuevo" en su unidad virtual

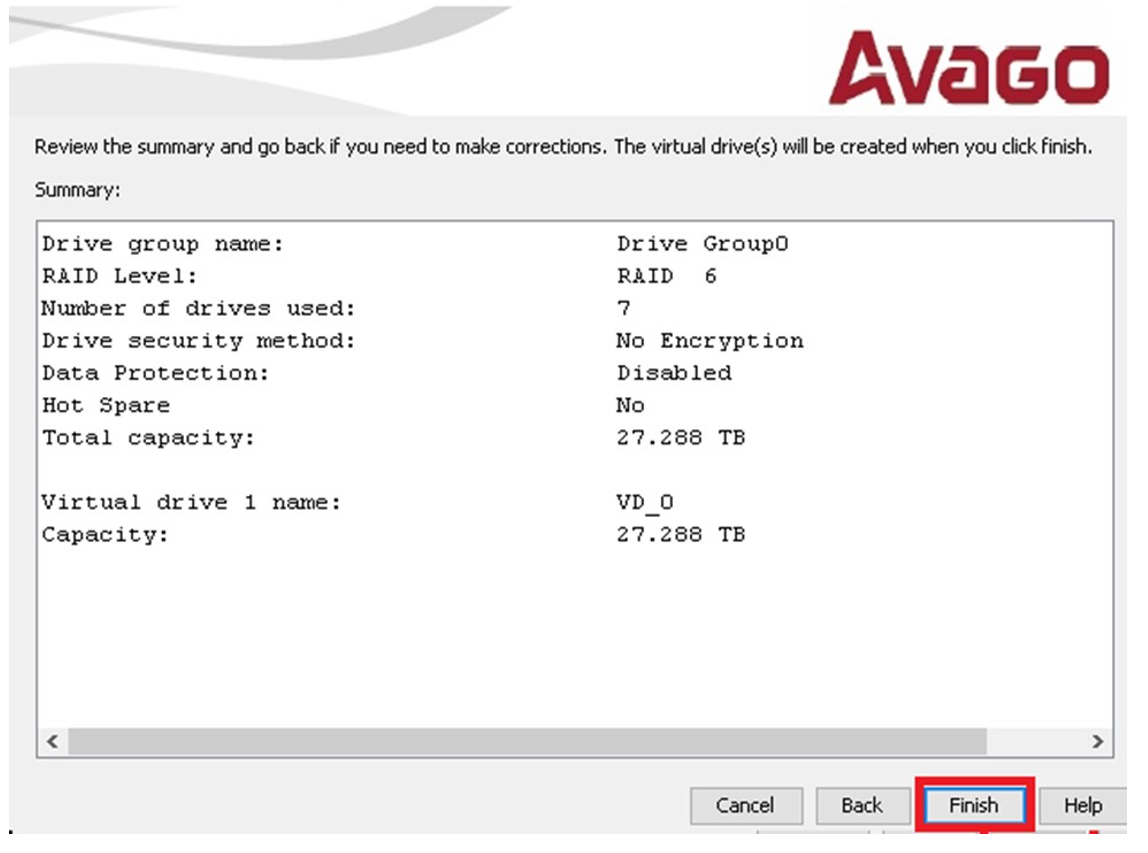

10. Haga clic en "Finalizar" para crear la nueva unidad virtual después de revisar los detalles de creación de la unidad.

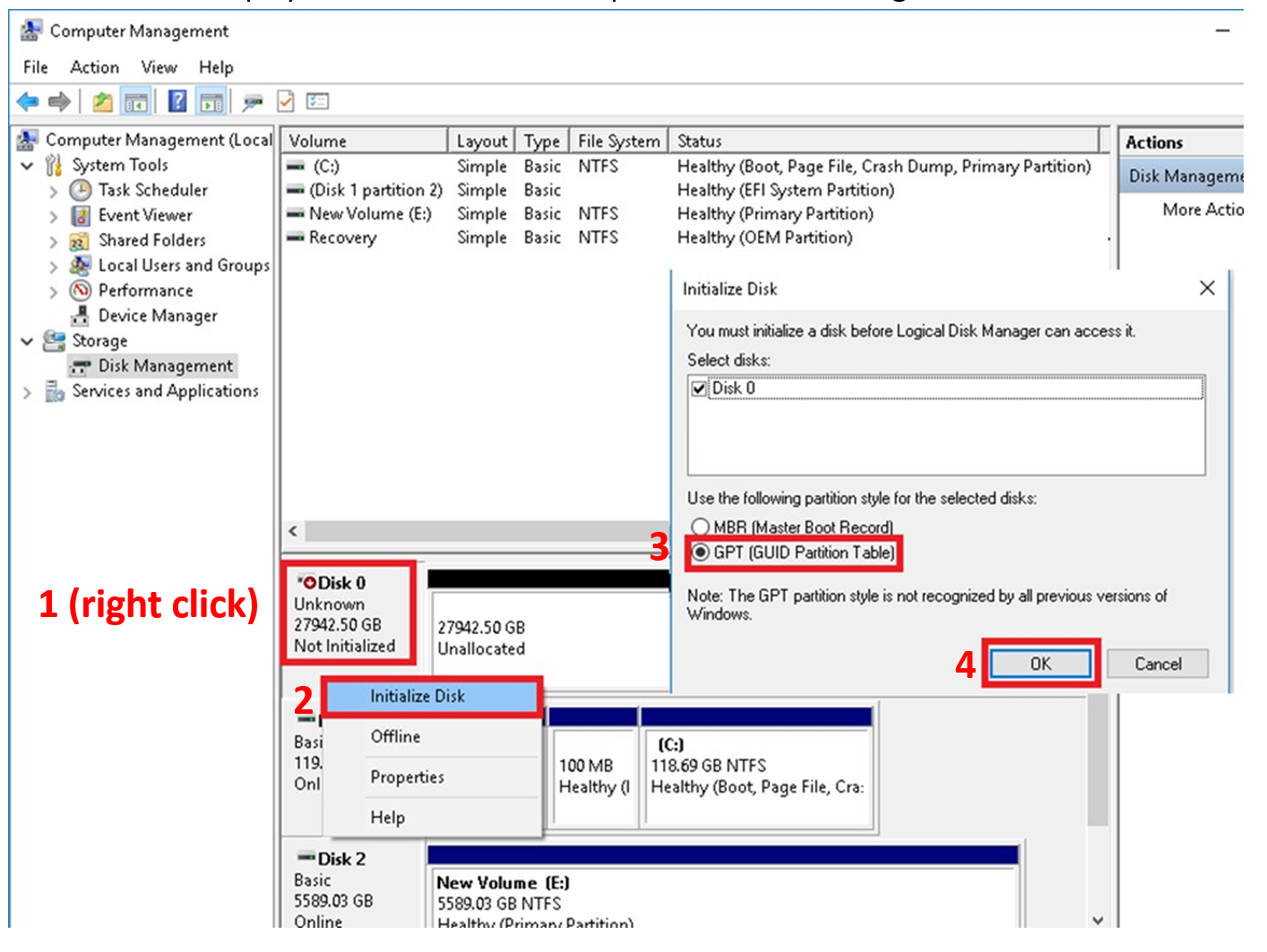

11. Regrese a Administración de discos de Windows para verificar que su matriz RAID sea la correcta. El volumen se mostrará como espacio en disco sin asignar. Siga la imagen de abajo para inicializar el disco.

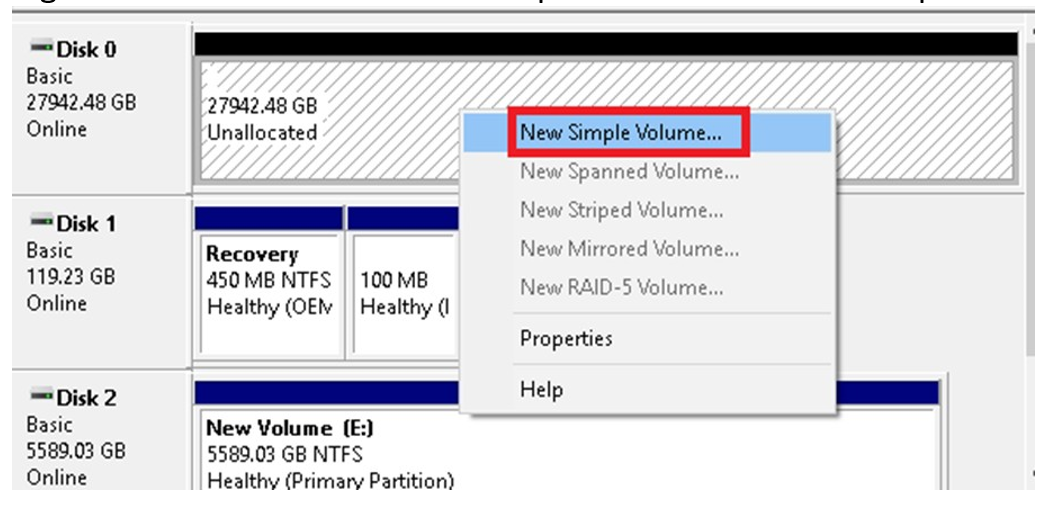

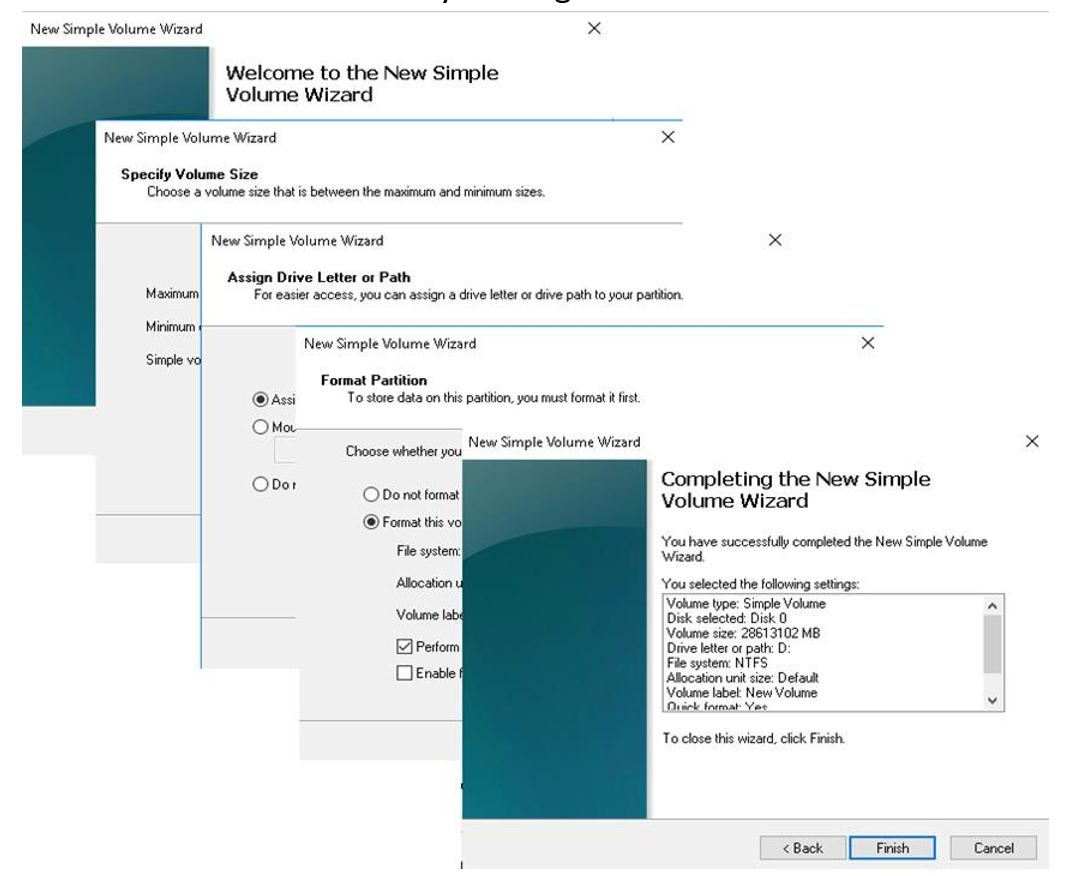

12. Haga clic derecho en el espacio de disco no asignado y seleccione "Nuevo volumen simple".

13. Siga el asistente de volumen haciendo clic en "Siguiente" y "Finalizar" en la



14. Verifique que Windows ahora esté leyendo la unidad virtual correctamente a través del disco de Windows



Devolución del archivo de video existente de la copia de seguridad a la ubicación de almacenamiento principal



Una vez que se haya corregido la matriz RAID en su sistema WRR-5501, puede comenzar el proceso de devolver datos de video desde su ubicación de almacenamiento temporal a su volumen de disco principal.





1. Haga clic en "Iniciar copia de seguridad ahora" para comenzar la transferencia de datos de video desde la ubicación de almacenamiento temporal al almacenamiento principal



2. Una vez que se complete la copia de seguridad de datos, cambie las unidades principal y de respaldo para hacer que el almacenamiento principal sea la unidad principal y la unidad temporal como
3. Haga clic en "Reindexar archivo" para asegurarse de que el servidor Wisenet WAVE vuelva a indexar todos los metadatos de video. Se le advertirá que la carga del disco duro aumentará significativamente durante este proceso. Haga clic en "Aceptar" para continuar.

2. Todos los datos de video respaldados antes de la reconstrucción de la matriz RAID han sido Ahora puede deshabilitar la ubicación de almacenamiento temporal y eliminarla de su sistema Wisenet WAVE.
