CATEGORÍA DE PRODUCTO: Periféricos de cámara de red
NÚMERO DE MODELO: Todas las cámaras POE
TEMA CONSEJO TÉCNICO: Aplicación de micrófono alimentado POE
Un cliente presentó una especificación de solicitud a Hanwha que requiere el uso de un micrófono activo para exteriores capaz de ser alimentado por el cable CAT5/6 conectado a la cámara. (por ejemplo, una fuente de alimentación de micrófono separada no era una opción)
Hay productos de 3rd party que se pueden utilizar para cumplir con este requisito. Si bien Hanwha no respalda, como cuestión de política, los productos de 3rd party, ya que Hanwha no tiene control sobre el proceso de diseño / producción, a continuación se muestra un ejemplo de dicho producto que se ha probado aquí en nuestras oficinas de Nueva Jersey.

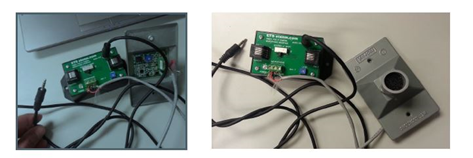

Configuración del micrófono para exteriores ETS
1. Se necesita un cable blindado de dos conductores de calibre 22 entre la interfaz de micrófono de cámara pasiva SMEA1 PoE y el micrófono en sí
un. Acople el conductor rojo al terminal +12
b. Acople el conductor negro al terminal de audio
c. Acople el blindaje al terminal COM
2. Conexiones para los puertos RJ45
a. La cámara etiquetada como puerto será un puente CAT 6 desde ese puerto a la cámara
b. El equipo etiquetado como puerto será un puente CAT 6 desde ese puerto hasta el switch
3. Conecte la salida de audio del puerto de salida de audio ETS SMEA1 al puerto de micrófono de la cámara con un cable macho a macho de 3,5 mm
4. Para obtener más información sobre los tendidos de cables, el nivel de ganancia y el nivel de salida de audio, consulte el manual del fabricante
a. http://www.etsnm.com
Si tiene información adicional para compartir o necesita ayuda, póngase en contacto con nuestro equipo de soporte técnico.
