Fecha: 20/06/2011 N° TTS-1
CATEGORÍA DE PRODUCTO: Cámara tipo bala de megapíxeles en red
NÚMERO DE MODELO: SNO-5080R
CONSEJO TÉCNICO ASUNTO: Configuración simplificada de enfoque/zoom/campo de visión

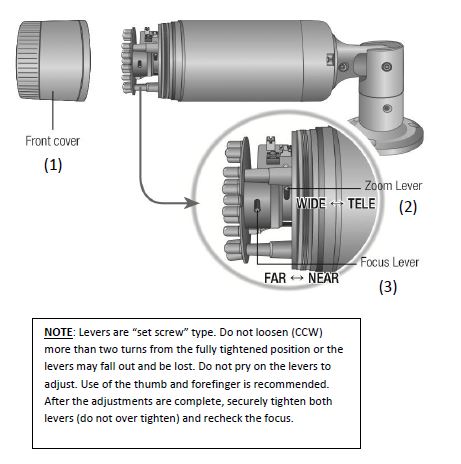

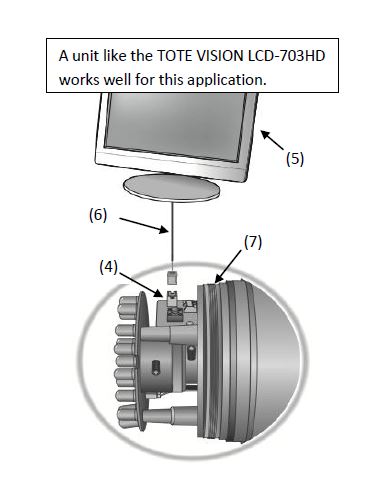

Para aprovechar todas las ventajas de la cámara de megapíxeles SNO-5080R, los ajustes de zoom y enfoque deben configurarse con precisión en el momento de la instalación. El SNO-5080R está equipado con una cubierta frontal extraíble (1) que permite el acceso a las palancas de zoom manual (2) y enfoque (3). Hay disponible un conector de salida de video tipo PCB de dos pines (4) para que un monitor portátil (5) se pueda conectar usando el monitor de prueba BNC proporcionado al cable conector de dos pines (6).
Nota: Esta salida de video está diseñada para ajustes de video local y no para monitoreo.
Para ajustar el factor de zoom o el enfoque
1. Retire la cubierta frontal girándola hacia la izquierda.
2. Afloje los tornillos de ajuste de la palanca de zoom y enfoque aproximadamente dos vueltas hacia la izquierda.
3. Use las palancas para ajustar el zoom y la lente de enfoque para lograr la imagen deseada.
4. Apriete los tornillos de ajuste de la palanca de zoom y enfoque para bloquear el conjunto en la posición ajustada.
5. Vuelva a instalar la cubierta frontal girándola en sentido horario hasta que esté casi completamente asentada. La flecha amarilla en la cubierta y la flecha blanca en el cuerpo de la cámara estarán casi alineadas. Es necesario girar la tapa frontal entre 1/8 y 1/4 de vuelta más para asegurarse de que la junta de sellado (7) haga buen contacto con la tapa.
NO APRIETE DEMASIADO . Esto puede distorsionar y/o dañar la junta.
NOTA : Las palancas son del tipo "tornillo de ajuste". No afloje (CCW) más de dos vueltas desde la posición completamente apretada o las palancas pueden caerse y perderse. No haga palanca en las palancas para ajustar. Se recomienda el uso de los dedos pulgar e índice. Después de completar los ajustes, apriete firmemente ambas palancas (no apriete demasiado) y vuelva a comprobar el enfoque.
